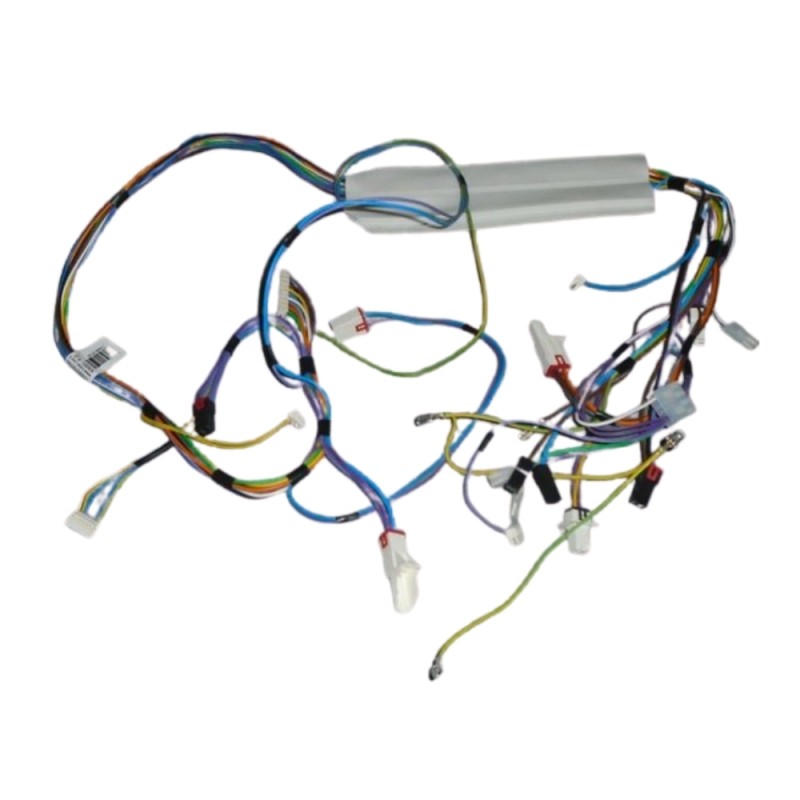

Bulaşık Makinesi Ön Kapak Kablo Ağacı - 1765510100 Özellikleri Nelerdir?
Bulaşık Makinesi Ön Kapak Kablo Ağacı, bulaşık makinesinin ön panelinde yer alan düğmeler, dijital ekran, kontrol kartı ve kilit mekanizması gibi birimlerin birbirine ve ana karta bağlanmasını sağlayan çok telli bağlantı demetidir. Bu kablo ağı, makinenin açma/kapama, program seçme, başlatma/durdurma gibi temel işlevlerinin çalışmasını mümkün kılar. Genellikle ön kapak iç yüzeyinden geçerek elektronik kart ve kontrol paneli arasındaki iletişimi sağlar.
Çalışma Mekanizması
Bu kablo grubu; bakır iletkenlerin bir yalıtkan malzeme ile sarılması ve bir grup hâlinde, çeşitli konektörlerle sonlandırılması prensibine dayanır.
Elektrik sinyalleri, kontrol düğmelerinden veya dijital panelden bu kablo hattı aracılığıyla kontrol kartına iletilir.
Kontrol kartı bu sinyalleri algılayarak motoru, pompayı, su valfini veya ısıtıcıyı devreye alır.
Kablo ağında bazen kilit switch’ine giden hatlar da bulunur; bu sayede kapak kapanmadan cihaz başlatılamaz.
Çeşitler
Model Özel Kablo Ağaçları: Her marka ve model için özel dizayn edilmiş konnektör ve uzunluk yapılarına sahiptir.
Konnektör Tipine Göre: Düz soketli, pimli, tırnaklı, çoklu uçlu veya anakart bağlantılı modeller
Ekranlı Modeller için: LED veya LCD panel bağlantılarını da içeren daha karmaşık kablo grupları
Kilitleme Dahil Setler: Kapak kilidi sensörü veya manyetik switch bağlantısı içeren versiyonlar
İç Panel Dahil Modüller: Bazı setler, ön panel devreleriyle birlikte entegre şekilde gelir
Görevleri
Sinyal İletimi: Kontrol düğmelerinden veya panelden gelen komutları ana karta iletir
Elektrik Dağıtımı: Düğmelerin ve göstergelerin çalışması için gerekli voltajı sağlar
Güvenlik: Kapak kilidi sinyalini ileterek cihazın güvenli çalışmasını kontrol eder
Veri İletişimi: Dijital ekran varsa, ekran verileri bu kablo üzerinden taşınır
Bağlantı Stabilitesi: Kablo ağları sabitlenmiş olduğu için titreşim ve hareketten etkilenmez
Arızalar ve Belirtileri
Düğmeler Çalışmıyor: Kablo kırığı veya bağlantı kopukluğu olabilir
Ekran Gelmiyor: Dijital panel bağlantı hattında kopukluk veya kısa devre olabilir
Makine Başlamıyor: Kapak kilidi sinyali iletilmiyor olabilir; kablo demeti arızalıdır
Yanlış Tuş Tepkileri: Kablo uçlarında karışıklık ya da temassızlık olabilir
Kablo Eriyik veya Yanık: Isı kaynaklı deformasyon varsa sistem tamamen devre dışı kalabilir
Bakım ve Onarım İpuçları
Gözle Kontrol: Ön panel söküldüğünde kabloların ezilmiş, bükülmüş veya yanmış olup olmadığı kontrol edilmelidir
Konnektör Temizliği: Oksitlenmiş bağlantılar temas sorununa yol açar; kontak spreyi ile temizlenebilir
Kablo Sıkıştırılmamalı: Kablo ağları kapak montajı sırasında sıkışmamalı ve keskin yüzeylere temas etmemelidir
Orijinal Yedek Kullanılmalı: Uyumlu olmayan kablo ağaçları kontrol kartına zarar verebilir
Tüm Set Kontrol Edilmeli: Kablo arızaları genellikle lokal değil, bütünsel sinyal hatasına neden olur
Sonuç
Bulaşık Makinesi Ön Kapak Kablo Ağacı, cihazın kullanıcı arayüzü ile iç elektronik sistemi arasında hayati bir köprü görevi görür. Özellikle program seçimi, başlatma ve dijital ekran gibi temel işlevler bu kablo üzerinden yürütüldüğünden, arızalanması durumunda cihaz tamamen çalışmaz hâle gelebilir. Bu yüzden deformasyon, kopma veya kısa devre gibi durumlarda kablo seti, marka-model uyumlu orijinal bir yedekle değiştirilmelidir.
|
# |
Marka |
Kod |
Açıklama |
|
1 |
Arçelik |
7622310153 |
6231 T ( A4 ) BULAŞIK MAKİNESİ |
|
2 |
Arçelik |
7697910153 |
6241 (A4) BULAŞIK MAKİNESİ |
|
3 |
Arçelik |
7697810153 |
6241 S (A4) BULAŞIK MAKİNESİ |
|
4 |
Arçelik |
7603010153 |
6233 (A4) Bulaşık makinesi |
|
5 |
Arçelik |
7670110142 |
6233 S A4 (ANGORA) BULAŞIK MAKİNESİ |
|
6 |
Arçelik |
7670210142 |
6222 A4 (ANGORA) BULAŞIK MAKİNESİ |
Stok Kodu: KG0064526
Ürün Kodu: 1765510100
| 💵 Fiyat: |
1,033.00TL |
| ✅ Marka: |
Arçelik |
| 💳 Ödeme Şekli: |
Kredi Kartı, Kapıda Ödeme |
