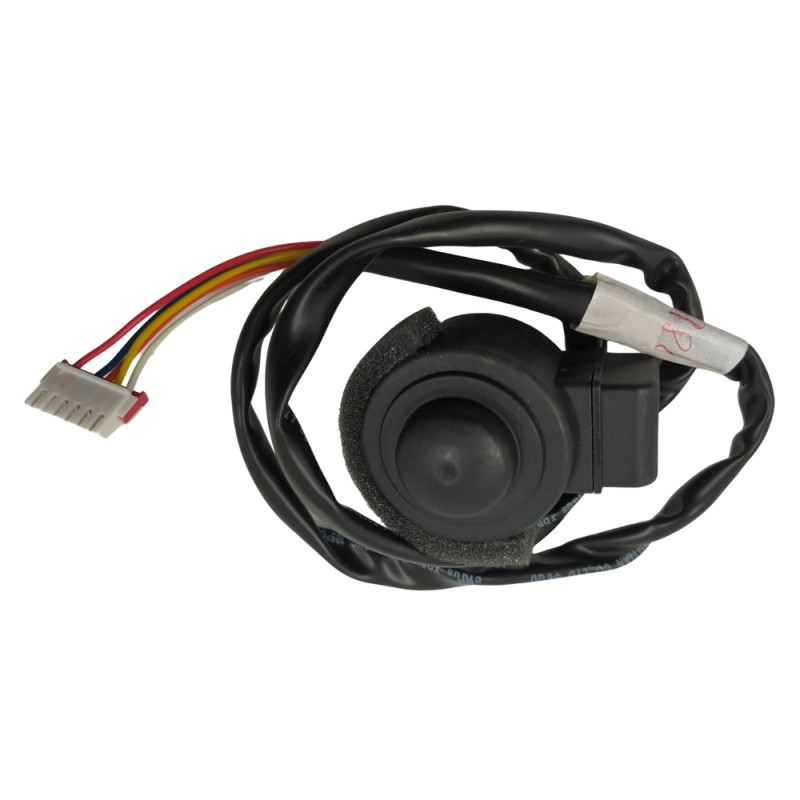

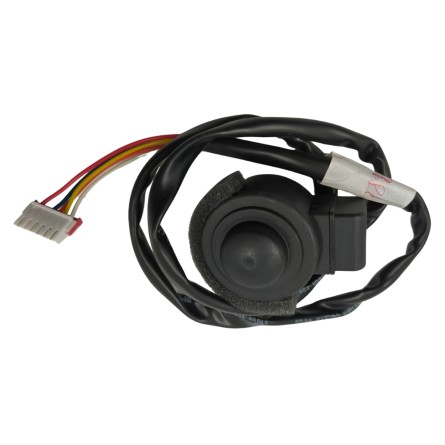

Keysmart KEY1210 Klima Kısılma Vanası Bobin Üst Grubu - 5401569804 Özellikleri Nelerdir?
Klima kısılma vanası bobin üst grubu, split veya ticari klima sistemlerinde bulunan elektronik genleşme vanasının (EEV) üzerinde yer alan ve vana içindeki aktüatör bobinlerini barındıran montajlı bir parçadır. Genellikle vana gövdesinin üst kısmına sabitlenir ve soğutucu akışkanın debisinin hassas şekilde kontrol edilmesini sağlayan elektromekanik sistemi çalıştırır. Bakır borulu EEV hatlarında veya soğutma çevrimlerinde bulunur.
Çalışma Mekanizması
Kısılma vanası, sistemdeki yüksek basınçlı sıvı haldeki soğutucu akışkanı düşük basınca düşürerek evaporatöre gönderir. Bobin üst grubu, bu vananın üzerinde yer alır ve elektrik sinyaliyle çalışan aktüatör bobinlerini içerir. Bu bobinler manyetik alan oluşturarak vananın içindeki iğne valfi hareket ettirir. Bobin grubu ne kadar akım alırsa, vana açıklığı o kadar artar veya azalır; böylece sistemdeki soğutucu akışkan miktarı hassas şekilde ayarlanır.
Çeşitler
AC ve DC uyumlu modeller (cihaz tasarımına göre)
4 veya 5 kablolu kontrol girişli gruplar
Step motor kontrollü bobin grupları
Tek parça sabitlenmiş montaj kitleri
Detachable (çıkarılabilir) bobin grupları
Görevleri
Soğutucu akışkanın buharlaştırıcıya geçişini elektriksel kontrol ile düzenlemek
Sistemin ısıtma ve soğutma modlarında doğru kütlesel akışı sağlamak
Enerji verimliliğini artırmak ve sistemin hassas çalışmasını desteklemek
Dönüş sıcaklığı ve basıncına göre vana açıklığını değiştirmek
Kompresör yükünü optimize etmek
Arızalar ve Belirtileri
Bobin yanması veya kısa devre: Klima soğutmaz veya hataya geçer
Kablo kopması / temassızlık: Vanaya sinyal iletilmez
Bobin sabitleme vidası gevşemesi: Bobin grubu düzgün çalışmaz, sesli titreşim oluşur
Step motor arızası: Vana sıkışır, akış sabitlenir
Yüksek akım çekme / ısınma: Sargılar arası kısa devre belirtisi olabilir
Bakım ve Onarım İpuçları
Klima kapatıldıktan sonra bobin grubu sökülmelidir
Bağlantı soketleri kontrol edilmeli, pas veya gevşeklik varsa temizlenmelidir
Bobin direnç değeri ölçülerek arıza tespiti yapılabilir (genellikle 20-50 ohm arasıdır)
Fiziksel deformasyon, kablo ezilmesi veya ısıl yanıklar varsa değiştirilmelidir
Uyumlu model koduna göre yedek bobin üst grubu alınmalıdır
Sonuç
Klima kısılma vanası bobin üst grubu, sistemdeki soğutucu akışkanın hassas kontrolü için kritik rol oynayan elektromekanik bir parçadır. Arızalanması durumunda sistem verimi düşer ve soğutma performansı bozulur. Zamanında değişimi, hem enerji tasarrufu hem cihaz ömrü açısından büyük önem taşır.
|
# |
Marka |
Kod |
Açıklama |
|
1 |
Arçelik |
8894901100 |
09405 9K-DIŞ ÜNİTE |
|
2 |
Beko |
8894901200 |
40905 9K-DIŞ ÜNİTE |
|
3 |
Arçelik |
8894921100 |
12405 12K-DIŞ ÜNİTE |
|
4 |
Beko |
8894921200 |
41205 12K-DIŞ ÜNİTE |
|
5 |
Arçelik |
8896981100 |
A12D35 |
|
6 |
Keysmart |
8896531600 |
KEY 1200 KLM A++ 12K-Dış ünite |
|
7 |
Altus |
8896411300 |
ALK 9030 A+ 9K-Dış Ünite |
|
8 |
Altus |
8896431300 |
ALK 1230 A+ 12K-Dış Ünite |
|
9 |
Grundig |
9202901600 |
GAC 09002 9K-Dış Ünite |
|
10 |
Grundig |
9202881600 |
GAC 12002 12K-Dış Ünite |
|
11 |
Altus |
9205831300 |
ALK 9050 A++ 9K-Dış Ünite |
|
12 |
Altus |
9205811300 |
ALK 1250 A++ 12K-Dış Ünite |
|
13 |
Keysmart |
9205811600 |
KEY 1210 KLM 12K-Dış Ünite |
|
14 |
Arçelik |
9205831100 |
07325 A 7K-Dış Ünite |
|
15 |
Beko |
9205831200 |
30725 A 7K-Dış Ünite |
|
16 |
Arçelik |
9200131100 |
09505 9K-Dış Ünite |
|
17 |
Beko |
9200131200 |
50905 9K-Dış Ünite |
|
18 |
Arçelik |
9200151100 |
12505 12K-Dış Ünite |
|
19 |
Beko |
9200151200 |
51205 12K-Dış Ünite |
|
20 |
Arçelik |
9206531100 |
A09D40 |
|
21 |
Arçelik |
9206511100 |
A12D40 |
|
22 |
Grundig |
9211391600 |
GAC 09004 9K Dış Ünite |
|
23 |
Grundig |
9211411600 |
GAC 12004 12K Dış Ünite |
Stok Kodu: KG0065101
Ürün Kodu: 5401569804
| 💵 Fiyat: |
946.00TL |
| ✅ Marka: |
Keysmart |
| 💳 Ödeme Şekli: |
Kredi Kartı, Kapıda Ödeme |
